MRG580系列高性能矢量變頻調速器

技術特點

　　MRG580高性能矢量變頻器是基于MRG280研發的升級型變頻器，更具有針對性，MRG580在MRG280的基礎上除軟件升級外還添加了多種PG卡，端子功能擴展卡，以及通訊卡等選配件。不同的選配件使MRG580有應用領域更加廣泛。在行業應用領域中更加專業。（MRG580配上專用選配件可適用于：紡織、造紙、拉絲機、機床、包裝、食品、空壓機、化工、礦山、鋼鐵、風機、水泵及各種自動化生產設備的驅動）。

可靠性設計

1、有效提高輸入側的拉因因數
2、提高變頻器整機效率和熱穩定性
3、有效地消除輸入側的高次諧波對變頻器的影響，減小對外傳導和輻射干擾

耐環境設計

1、具有防塵、防潮、防霉菌的三防漆處理工藝
2、寬電壓范圍設計
3、全系列獨立風道設計
4、符合RoHS標準

風扇更換簡單

風扇更換簡單，便于清理維護及更換

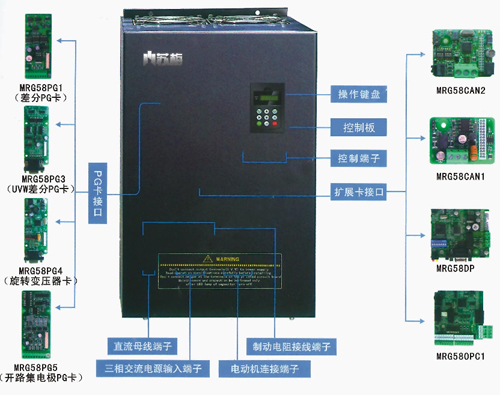

豐富的可擴展能力

用戶可編程控制卡

1、PLC卡與變頻器主CPU之音通訊速度快，2ms內可更新完P(guān)LC和主CPU之間常用
數據；
2、用戶軟件可對變頻器內部變量進行操作，也可對變頻器所有端口資源操作；
3、編程方式可選擇梯形圖，兼容Hlu系列PLC編程方法；

產品技術規范

	項目	規格
基本功能	最高頻率	矢量控制：0～300Hz V/F控制：0～320Hz
	載波頻率	O．5KHz～16KHz可根據負載特性，自動調整載波頻率
	輸入頻率分辨率	數字設定：0. OIHz模擬設定：最高頻率X0. 025%
	控制方式	開環矢量控制 閉環矢量控制(FVC)V/F控制
	啟動轉柜	0. 5Hz／150%（SVC） 0Hz/180%（FVC）
	調速范圍	1：100 (svc)
	穩速精度	±0. 5% (SVC)
	轉柜控制精度	±0.5% (SVC)
	過載能力	150%額定電流60s; 180%額定電流3s
	轉矩提升	自動轉柜提升：手動轉矩提升0. 1%～30.0%
	V/F曲線	三種方式：直線型，多點型，N次方型V/F曲線（1.2次方、 1.4次方、1.6次方、1.8次方、2次方；
	V/F分離	2種方式；全分離、半分離
	加減速曲線	直線或S曲線加減速方式。四種加減速時間，加減速時間范圍：0.0～6500．s
	直流自動	直流制動頻率：0. OOHz～最大頻率制動時間：0．Os～36. Os制動動作電流：0.0%～100.0%
	點動控制	點動頻率范圍：O.OOHz-最大頻率點動加速時間：O.Os-6500.Os
	簡易PLC、多段速運行	通過內置PLC或控制端子實現最多1 6段運行
	內置PID	可方便實現過程控制閉環控制系統
	自動電壓調整(AVR)	當電多電壓變化時，能自動保持輸出電壓恒定
	過壓過流失速控制	對運行期間電流電壓自動限制，防止壓跳閘
	快速限流功能	最大限度減小過流故障，保護變頻器正常運行
	轉矩限定與控制	“挖土機”特性，對運行期間轉矩自動限制，防止頻繁過度跳閘，閉環矢量模式可實現轉矩控制
個性化功能	上電外圍設備安全自檢	可實現上電對外圍設備進行安全檢測（如接地、短路等）
	共直流母線功能	可實現多臺變頻器共用直流母線的功能
	QUICK鍵	五種菜單模式選擇：基本菜單、高級菜單、監視菜單、校難菜單、用戶自定義菜單
	MF鍵	可編程鍵：命令通道切換／正反轉運行／點動運行功能選擇
	紡織擺頻控制	多種三角波頻率控制功能
	定時控制	定時控制功能：設定時間范圍Oh～65535h
運行	運行命令通道	三種通道：操作面板給定、控制端子給定、串行通訊口給定。可通過多種方式切換
	頻率源	共有10種頻率源：數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定。可通過多種方式切換。
	輔助頻率源	1 0種輔助頻率源。可靈活實現

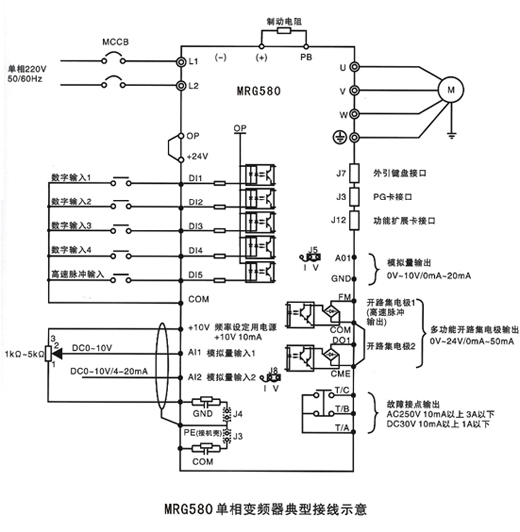

	輸入端子	五個數字輸入端子，其中一個可作調整脈沖輸入，輸入頻率最高可達100KHz。（可擴展至十個）可兼容有源PNP輸入方式；二個模擬量輸入端子，其中一個只能用作電壓輸入，另一個可作電壓或電流輸入。（可擴展一個電壓輸入端子）
	輸出端子	一個高速脈沖輸出端子（可選為開路集電極式），OKHz～100KHz的方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出。一個數字式輸出端子（可擴展至兩個）一個繼電器輸出端子（可擴展至兩個）一個模擬輸出端子（可擴展至兩個），分別可選OmA～20mA或OV～10V，可實現設定頻率，輸出頻率等物理量的輸出
	虛擬1 0	5個虛擬Dl、5個虛擬DO
顯示與鍵盤操作	LED顯示	顯示參數
	參數拷貝	可通過LCD操作面板選件實現參數的快速復制
	按鍵鎖定和功能選擇	實現按鍵的部分或全部鎖定，定義部分按鍵的作用范圍，以防止誤操作
	保護功能	上電電機短路檢測、輸入輸出缺相保護、過渡保護、過壓保護、欠壓保護、過熱保護、分配法保護

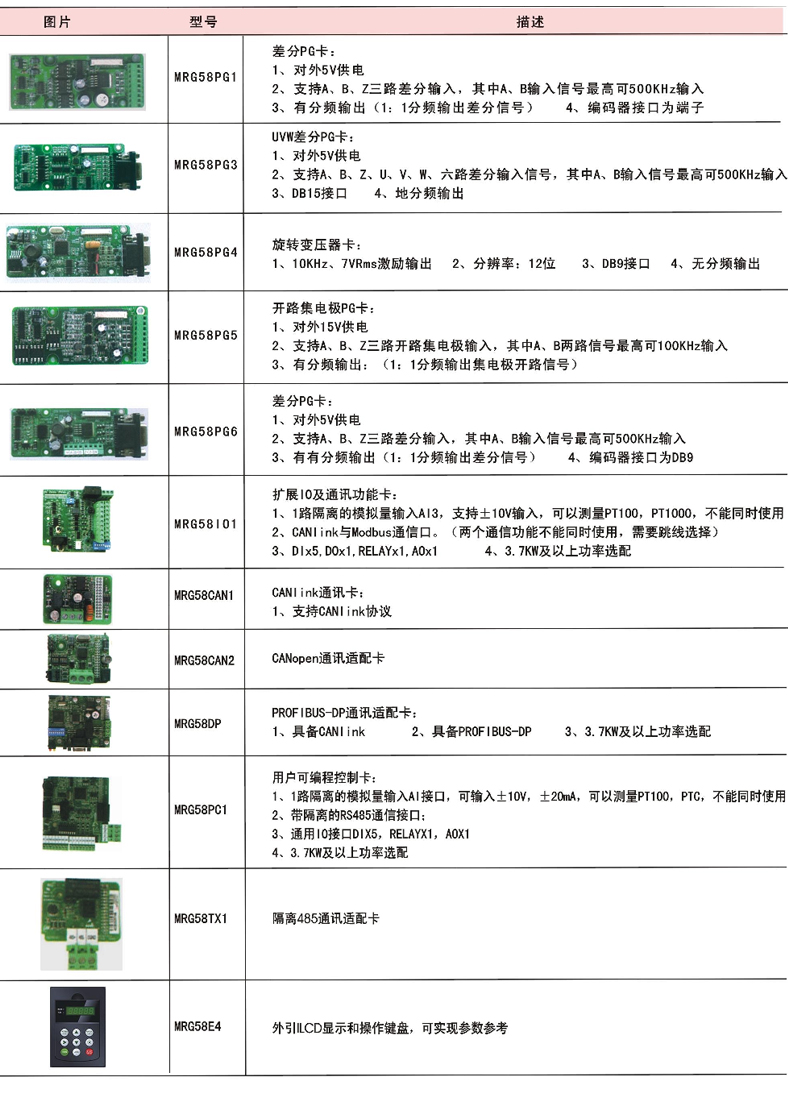

	選配件	多功能輸入輸出擴展卡、制動組件、通訊卡、PG卡、用戶可編程卡等
環境	使用場所	室內，不受陽光直曬、無塵埃、腐蝕性氣體、可燃性氣體油霧、水蒸氣、滴水和鹽分等
	海撥調試	低于1000m
	環境溫度	-10℃-+40℃（環境溫度在40℃-50℃，請降額處理）
	溫度	小于95%RH，無水珠凝結
	振動	小于5. 9m/s2 (0. 6g)
	存儲溫度	-20V⁰C～+60⁰C

產品性能

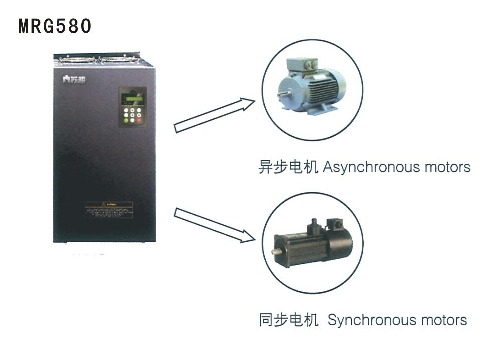

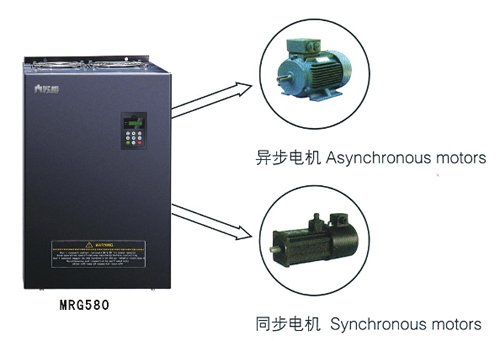

支持多種點擊的食量控制
1、支持三相交流異步電機、三相交流同步電機矢量控制
2、支持不帶絕對位置反饋的永磁同步電機矢量控制

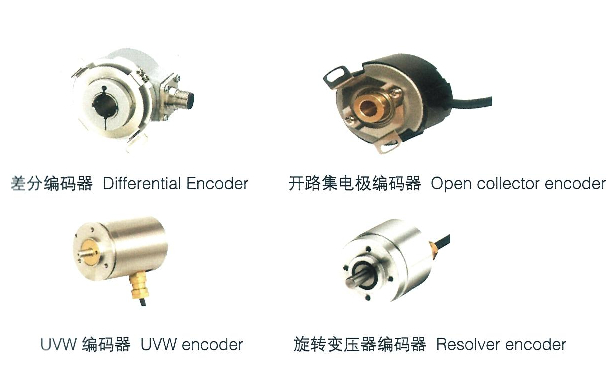

3、支持多種編碼器

全新的無速度傳感器矢量控制性能

1、無速度傳感器矢量控制，可以堵轉運動，在0.5 Hz輸出150%額定功能
2、無傳感器矢量控制對電機參數的敏感性降低，提高了現場適應性；
3、可應用于卷繞控制，多電機拖動同一負載下的負荷分配等場合。

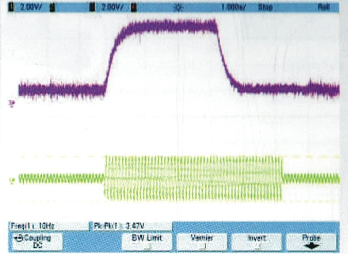

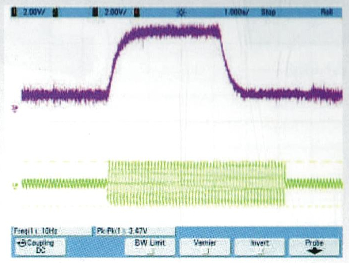

超群的響應性

無傳感器矢量控制下，轉矩響應< 20ms。有傳感器矢量控制下，轉矩響應< 5ms

高起動轉矩特性

　　MRG580變頻器在0.5Hz可提供150%的啟動轉矩（無傳感器矢量控制）。在OHz可提供
1810%的零速轉矩（有傳感器矢量控制）

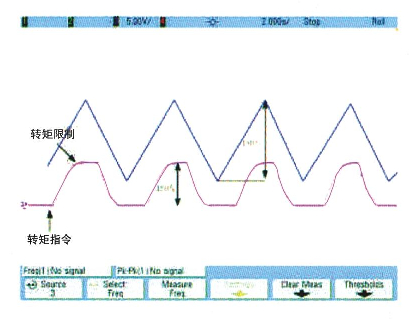

保護機械的轉矩限制

　　MRG580變頻器可以提供轉矩限制，當轉矩指令越過機械能夠隨的最大轉矩時，變頻器可以將轉矩限制在所設定的最大轉矩以?xún)劝l(fā)揮機械最大效率的前提下更妥善的保護設備安全。

產品功能

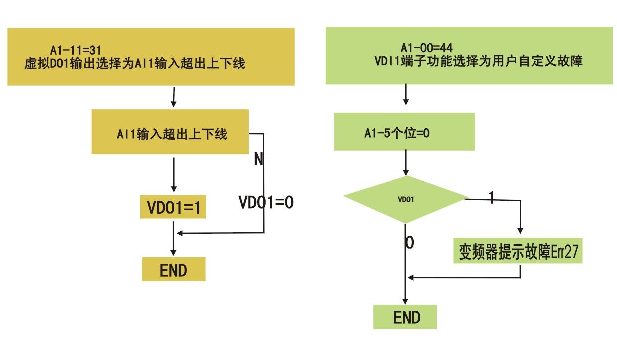

虛擬1 0功能
可設定5組虛擬DIDO，虛擬Dl端子的狀態可以直接由功能碼給定或綁定對應的虛
擬DO功能。
實現Al1超出上下限時變頻器提示故障Err27

全新的無速度傳感器矢量控制性能

超群的響應性

無傳感器矢量控制下，轉矩響應<20ms。有傳感器矢量控制下，轉矩響應<5ms

高起動轉矩特性

　　MRG580變頻器在0.5Hz可提供150%的啟動轉矩（無傳感器矢量控制）。在OHz可提供
1810%的零速轉矩（有傳感器矢量控制）

靈活實用的模擬量輸入／輸出口

1、每個模擬量輸入(AI1～A13)，可分別設置4個點的曲線，使用更靈活：
2、AI1～A13可出廠校正或用戶現場校正線性曲線，校正后精度達20mV;
3、AO可出廠校正或用戶現場樣式正線性曲線零漂和增益，校正后精度達20mV;
4、AI1～A13均可作為Dl使用；
5、A13為隔離輸入口，可作為PTlOO、PTlOOO或±10V輸入口；
