隔離開關熔斷器組
適用范圍
MRGLR系列隔離開關熔斷器組（以下簡稱開關），適用于交流50Hz、額定電壓至660V、額定電流到630A的工企業配電網中；廣泛用于具有高短路電流的配電電路和電動機電路中，用作手動不頻繁接通與分斷電路或電氣隔離之用；可帶負荷操作，并作電路短路保護之用。
開關造型美觀、新穎簡潔，并符合IEC60947-3、GB14048.3標準

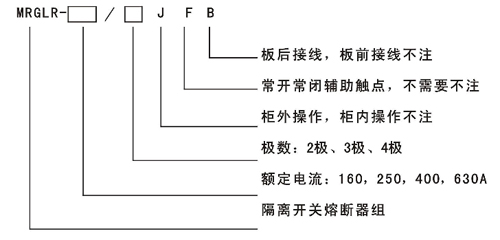

型號及含義
開關采用玻璃纖維增強不飽和聚脂模塑料及手動操作手柄，具有很高的介電性能、防護能力及可靠的操作安全性。
開關采用彈簧蓄能、瞬時釋放的加速關合機構及同時接通與分斷并聯多斷點的觸頭結構，極大的提高了產品的電氣性能與機械性能。
開關160A、250A、400A采用模塊式設計，630A采用整體式結構，可確保帶負載操作及通斷可靠的過電流與短路安全保護。
開關有2極、3極、4極（3極+可通斷中性極）之分。
手柄可直接裝在開關上操作（簡稱柜內操作），也可通過加長軸在配電柜門外操作（簡稱柜外操作）。
可根據需要提供常開常閉輔助觸點及板后接線方式。
MRGLR系列隔離開關熔斷器組的主要技術參數
|
產品型號
|
MRGLR-16(
|
MRGLR-250
|
MRGLR-400
|
MRGLR-630
|
|
額定絕緣電壓Ui
|
660V
|
660V
|
660V
|
660V
|
|
額定頻率
|
50Hz
|
50Hz
|
50Hz
|
50Hz
|
|
使用類別
|
AC-23B
|
AC-23B
|
AC-23B
|
AC-23B
|
|
額定工作電壓Ue
|
380V
|
380V
|
380V
|
380V
|
|
額定工作電流le
|
160A
|
250A
|
400A
|
630A
|
|
額定接通能力（峰值）
|
1600A
|
2500A
|
4000A
|
6300A
|
|
額定分斷能力（峰值）
|
1280A
|
2000A
|
3200A
|
5040A
|
|
額定限制短路電流（峰值
|
50KA
|
50KA
|
50KA
|
50KA
|
|
機械壽命（次）
|
3000
|
3000
|
2000
|
1000
|
|
電壽命（次）
|
1000
|
1000
|
800
|
500
|
|
配用熔斷體
|
NT00-160
|
NTl-250
|
NT2-400
|
NT3-630
|
|
操作力矩(N．m)
|
10
|
15
|
20
|
30
|
|
重量（kg不含手柄）
|
1. 9
|
3. 3
|
4. 8
|
14. 6
|
注：輔助觸點額定電流(AC-15)：3A
正常工作條件和安裝條件（見備注）
MRGLR-160、250A、400A的外形與安裝尺寸（尺寸見表）

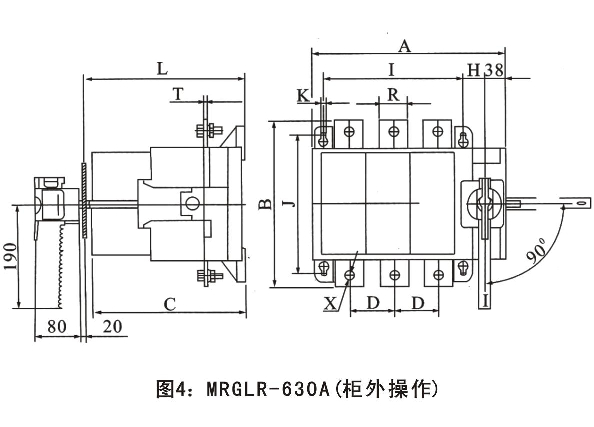

MRGLR-160～630A的外形與安裝尺寸（尺寸見表）
表：MRGLR-160～630A的外形與安裝尺寸
|
產品型號
|
外形尺寸
|
安裝尺寸
|
端子尺寸
|
|||||||||||
|
A
|
B
|
C
|
D
|
E
|
F
|
H
|
I
|
J
|
K
|
L
|
R
|
T
|
X
|
|
|
MRGLR-160/3
|
163
|
162
|
128
|
37
|
190
|
115
|
68
|
37
|
125
|
6
|
222-300
|
20
|
2.5
|
M8
|
|
MRGLR-160/4
|
200
|
162
|
128
|
37
|
190
|
115
|
68
|
74
|
125
|
6
|
220-300
|
20
|
2.5
|
M8
|
|
MRGLR-250/3
|
235
|
196
|
148
|
60
|
200
|
145
|
92
|
60
|
140
|
6
|
220-300
|
34
|
2.5
|
M10
|
|
MRGLR-250/4
|
295
|
196
|
148
|
60
|
200
|
145
|
92
|
120
|
140
|
6
|
20-300
|
34
|
2.5
|
M10
|
|
MRGLR-400/3
|
278
|
205
|
150
|
67
|
200
|
145
|
122
|
67
|
150
|
6
|
220-300
|
50
|
2.5
|
M10
|
|
MRGLR-400/4
|
345
|
205
|
150
|
67
|
200
|
145
|
122
|
134
|
150
|
6
|
220-300
|
50
|
2.5
|
M10
|
|
MRGLR-630/3
|
346
|
300
|
270
|
80
|
350
|
190
|
38
|
250
|
250
|
9
|
300-380
|
50
|
7
|
M12
|
|
MRGLR-630/4
|
426
|
300
|
270
|
80
|
350
|
190
|
38
|
330
|
250
|
9
|
300-380
|
50
|
7
|
M12
|
