適用范圍
JRS1系列熱過載繼電器（以下簡稱熱繼電器）主要用于交流50Hz／60Hz、電壓至690V，電流0.1-80A的長期工作或間斷長期工作的交流電動機的過載與斷相保護。
熱繼電器具有斷相保護，溫度補償、動作指示、手動復位、停止功能（手動復位與停止功能通過同一按鈕實現）．該產品動作可靠，符合GB14048.4，GB14048.5，IEC60947-4-1等標準。
熱繼電器可與接觸器接插安裝，也可獨立安裝。
工作條件
海撥高度：不超過2000m。
周圍空氣溫度-5。c -+40。c，24h內平均溫度不超過+35。c。
大氣條件：在+40。c時大氣相對濕度不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的月平均最低溫度不超過+250C，該月的月平均最大相對濕度不超過90%，并考慮因溫度變化發生在產品上的凝露。
污染等級為污染等級3。
安裝面與垂直面的傾斜度不超過560
在無爆炸危險介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃存在的地方。
在有防雨設備及沒有充滿水蒸氣的地方。
在無顯著搖動、沖擊和振動的地方
結構特點
三相雙金屬片式，脫扣扣級別為lOA。
具有斷相保護。
具有整定電流連續可調裝置。
具有溫度補償。
具有動作指示。
具有手動復位按鈕（有停止功能）。
具有電氣上可公的一常開一常閉觸頭。
安裝方式：與接觸器插入安裝或獨立安裝。

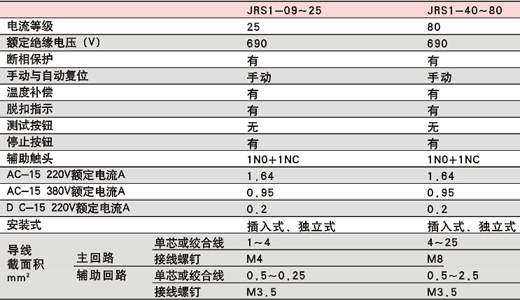

技術數據

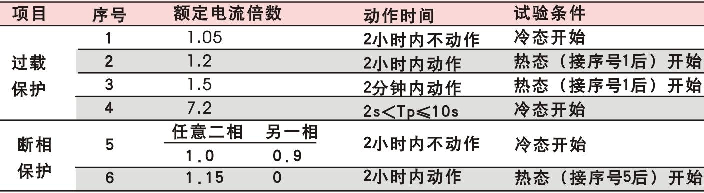

保護特性

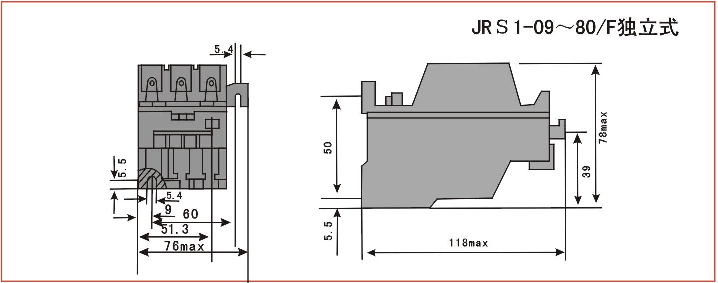

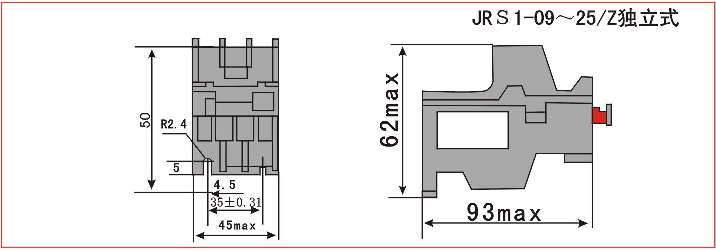

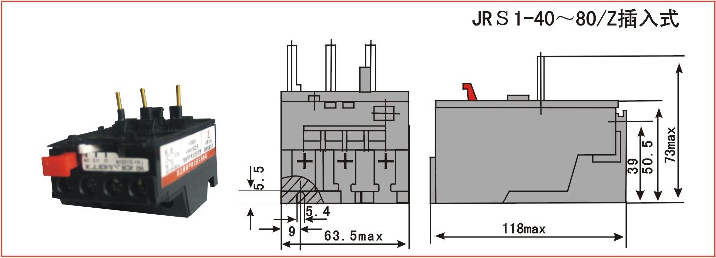

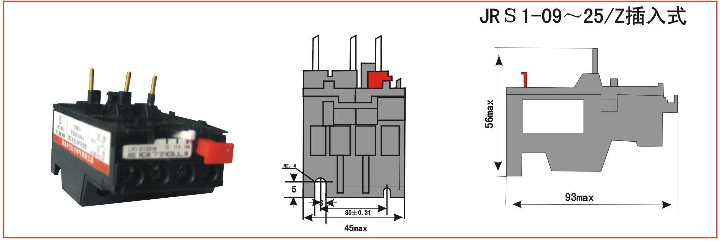

外形及安裝尺寸

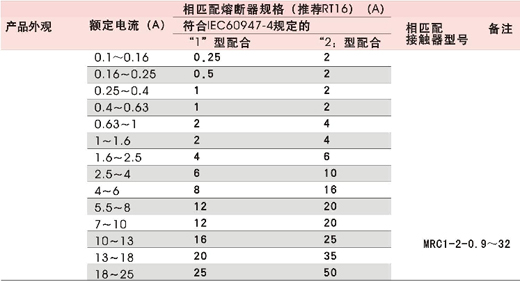

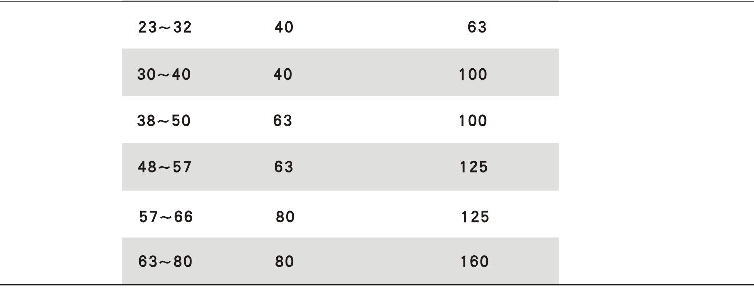

選型與訂貨數據（見表）

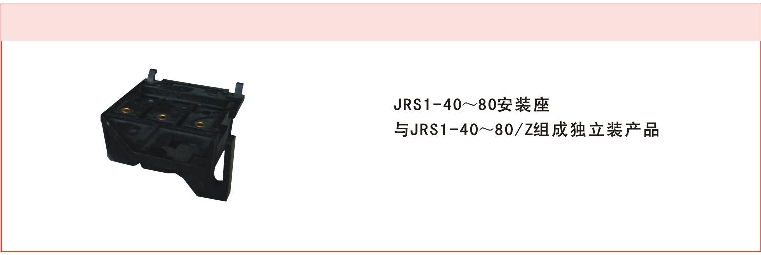

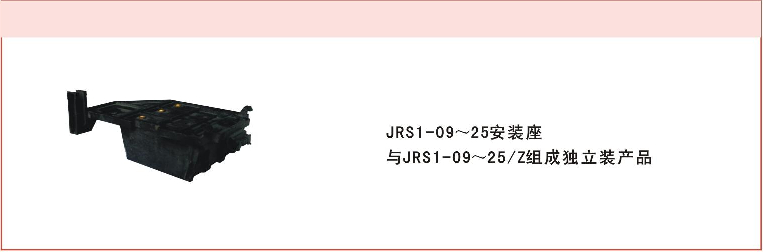

附件說明

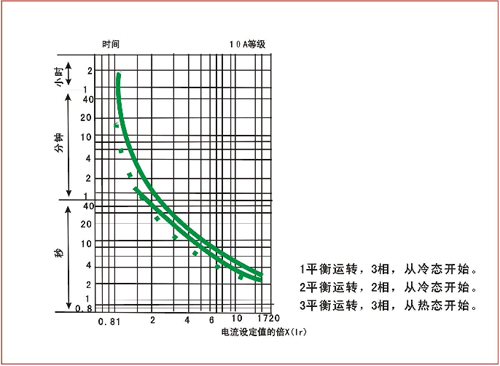

時間一電流動作特性
訂貨須知
訂貨時必須指明產品名稱，型號．整定電流范圍、數量：如熱繼電器JRSl-09-25/2 5.5-8A 100臺
|
